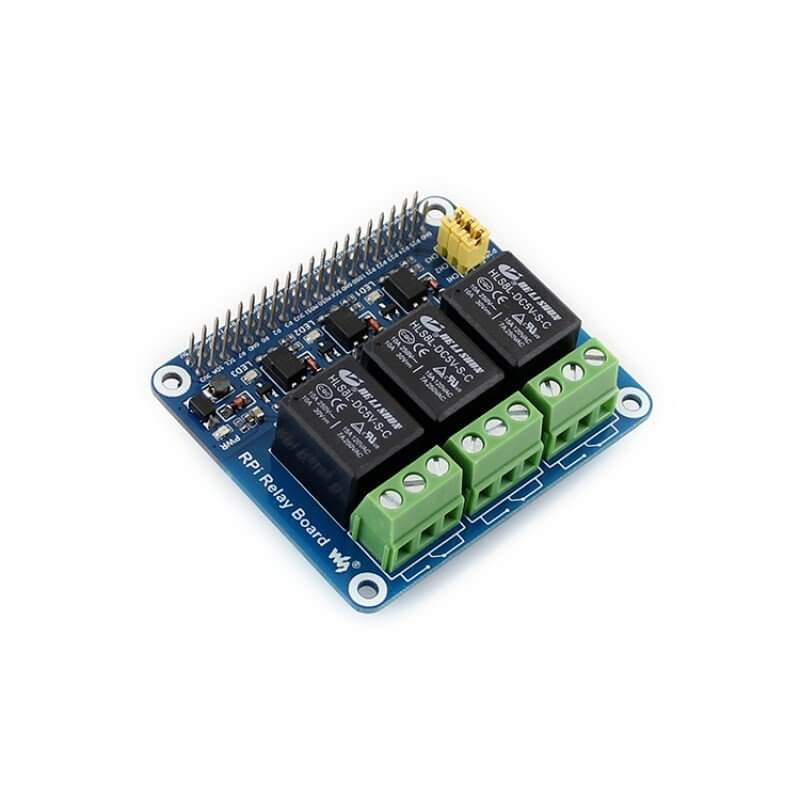

HAT 3 RELES PARA RASPBERRY PI

Esta placa HAT con 3 relés te permite dotar a tu Raspberry Pi con la capacidad de controlar 3 circuitos independientes de alto voltaje. Esto te dará la posibilidad de crear automatismos, dispositivos inteligentes, etc ...

Tres circuitos independientes con relés de alta calidad, soportando cargas de hasta 5A a 250V AC o hasta 5A a 30V DC. Aislamiento por opto-acoplador PC817 lo que evitará que interferencias del circuito de alto voltaje pasen a tu Raspberry Pi.

Dispone de LEDs indicadores de alimentación y estado de cada relé.

Control de cada relé con jumpers en la placa. Puedes usar los pines GPIO por defecto o cambiarlos para poder combinar este HAT con otros HATs.

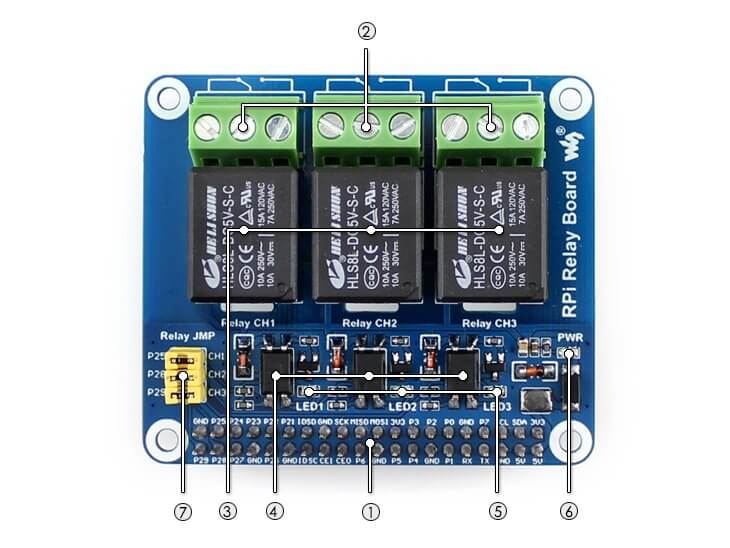

1. Interfaz GPIO Raspberry Pi: para conectar a tu Raspberry Pi
2. Bloque terminal relés: para conectar dispositivos externos
3. Relés
4. Opto-acopladores: PC817
5. Indicadores relés:

• LED encendido: relé NC está abierto, NO está cerrado
• LED apagado: relé NC está cerrado, NO está abierto

6. Indicador alimentación
7. Jumpers control relés:

• jumper cerrado: controla los relés con los I/O por defecto
• jumper abierto: controla los relés por I/O personalizados

Dispones de documentación incluyendo ejemplos con wiringPi, WebioPi, shell, python y bcm2835.
