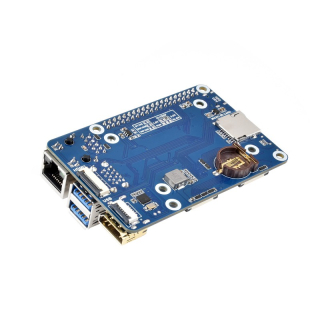

Mini Base Board (A) es una plataforma compacta y completa diseñada para el Compute Module 5 de Raspberry Pi. Con un tamaño similar al de una tarjeta de crédito, esta tarjeta base ofrece una amplia gama de funciones que la hacen ideal tanto para la evaluación del módulo como para su integración en productos finales. Su diseño compacto y funcional la convierte en una excelente opción para proyectos que requieren potencia y flexibilidad en un espacio reducido.
Conectividad y expansión
La Tarjeta Base Mini A cuenta con una variedad de interfaces que permiten una amplia conectividad. Incluye un conector RJ45 Gigabit Ethernet para acceso rápido a la red, así como un conector PCIe de 16 pines para conectar tarjetas de expansión PCIe. Además, ofrece dos puertos USB 3.2 Gen1 para transferencias de datos a alta velocidad y dos puertos USB 2.0 accesibles a través de un conector FFC. La tarjeta también incluye dos interfaces MIPI de 4 canales para conectar pantallas DSI y cámaras CSI, lo que la hace perfecta para aplicaciones multimedia.
Video y almacenamiento
Para satisfacer las necesidades de video, la tarjeta cuenta con dos puertos HDMI, uno de los cuales está disponible a través de un conector FFC. Ambos puertos soportan salidas 4K, lo que garantiza una experiencia visual de alta calidad. Además, para el almacenamiento, la tarjeta incluye una ranura para tarjetas microSD en las variantes del módulo Lite sin eMMC, permitiendo una fácil instalación de sistemas operativos.
Control y alimentación
La tarjeta ofrece un conector de ventilador PWM de 4 pines para conectar un ventilador de enfriamiento, lo cual es esencial para mantener la temperatura del sistema dentro de límites seguros durante operaciones intensivas. La alimentación se realiza a través de una entrada DC 5V 5A, que también se puede utilizar para programar el módulo eMMC. Además, la tarjeta incluye un botón de encendido y apagado, así como un LED de estado dual color para monitorizar el estado del sistema.
Características destacadas
Compatibilidad: Diseñada para todos los modelos del Compute Module 5 de Raspberry Pi
Conectividad: Gigabit Ethernet, PCIe, USB 3.2 Gen1, USB 2.0, MIPI, HDMI
Almacenamiento: Ranura para tarjetas micro SD en variantes Lite
Control: Botón de encendido y apagado, LED de estado dual color
