INTERSTATE 75 (CONTROLADOR MATRIZ RGB HUB75)

Entra en matrix (LED) con este controlador todo en uno, alimentado por USB-C, para paneles HUB75.

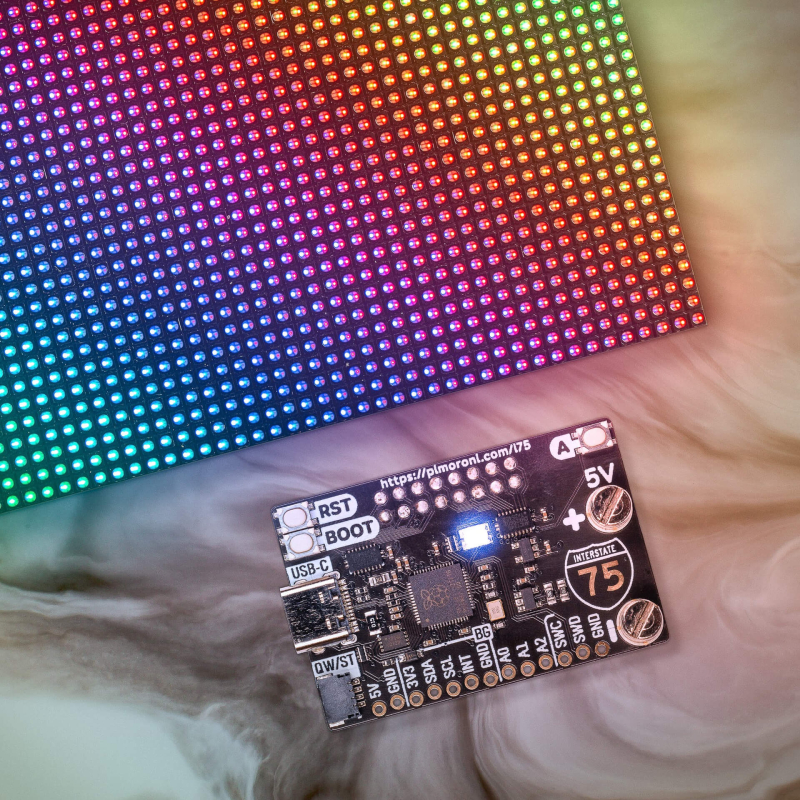

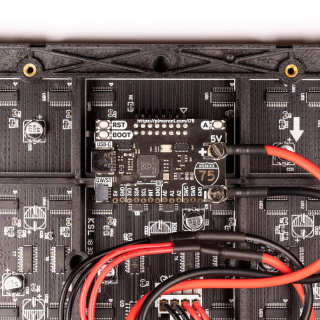

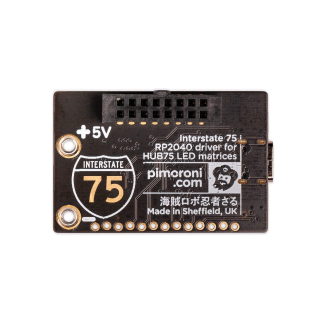

Interstate 75 es una placa controlador basada en RP2040 para matrices LED de estilo HUB75. Está diseñada para conectarse perfectamente a la parte trasera de un panel LED y proporciona una forma rápida y sencilla de montar una señalización de desplazamiento o una pantalla LED llamativa para las salidas de los sensores.

Interstate 75 se alimenta y se programa mediante USB-C. El USB-C es capaz de proporcionar hasta 3A de potencia, lo que debería ser suficiente para alimentar un solo panel de 64x64 (o más pequeño), suponiendo que no estés planeando nada demasiado brillante. Si necesitas más potencia que eso (para poder encadenar varios paneles, ¿ tal vez ?) puedes inyectarla en los terminales de tornillo. También hay dos botones útiles, un botón de reinicio y un LED RGB integrado.

También hemos incluido un conector QW/ST para que sea muy fácil conectar los módulos Qwiic o STEMMA QT.

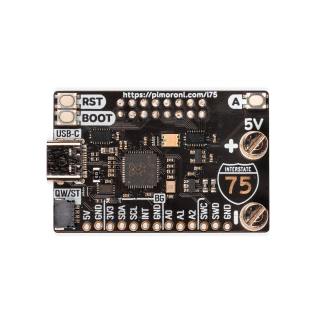

Características

• Impulsado por el RP2040 (Dual Arm Cortex M0+ funcionando a 133Mhz con 264kB de SRAM)
• 2MB de flash QSPI compatible con XiP
• Compatible con matrices LED de 32x32, 32x64 y 64x64
• Resistentes terminales de tornillo para alimentar los paneles LED
• Conector USB-C para alimentación y programación (3A máx)
• Conector Qw/ST (Qwiic/STEMMA QT)
• Reset, BOOT y un botón de usuario (el botón BOOT también se puede utilizar como botón de usuario)
• LED RGB
• Completamente montado (no requiere soldadura)
• Medidas: aprox. 48,5 x 31 x 17 mm (largo x ancho x alto, incluidos los conectores)
• Esquema
• Bibliotecas C++/MicroPython

Los paneles de matriz LED y los cables se venden por separado.


Software

Debido a que es una placa RP2040, ¡Interstate 75 es agnóstica al firmware! Puedes programarla con C/C++, MicroPython o CircuitPython.

Nuestras librerías C++/MicroPython contienen algunos controladores HUB75 que utilizan las máquinas de estado PIO y DMA del RP2040 para minimizar el uso de la CPU y maximizar la profundidad de color de 10 bits con corrección gamma.

Obtendrás el mejor rendimiento utilizando C++, pero si eres un principiante te recomendamos que utilices nuestras baterías incluidas en MicroPython para facilitar el inicio.

• Cómo empezar con Interstate 75
• Descargar MicroPython de la marca Pirate
• Referencia de las funciones de Interstate 75
• Ejemplos C++
• Ejemplos de MicroPython

¡También puede utilizar CircuitPython en su Interstate 75! Debido a que los controladores de CircuitPython están diseñados para trabajar en un montón de diferentes microcontroladores, no obtendrá los ajustes específicos de la arquitectura RP2040 que encontrarás en nuestra biblioteca, pero tendrás acceso a la poderosa biblioteca DisplayIO de Adafruit que hace que sea muy fácil mostrar todo tipo de texto, dibujar formas y mostrar imágenes.

• Empezando con Interstate 75
• Descargar CircuitPython para Interstate 75
• Introducción a CircuitPython
• Matrices LED RGB con CircuitPython

Por favor, ten en cuenta que algunas variedades menos comunes de paneles de 64x64, como las que utilizan el chip FM6126A, no están actualmente soportadas en CircuitPython.


Conectando Módulos

Si tu módulo tiene un conector QW/ST en la placa, puedes conectarlo directamente con un cable JST-SH a JST-SH, o puedes conectar fácilmente cualquiera de nuestros módulos I2C con un cable JST-SH a dupont.

También hemos dividido un conjunto de pines I2C, pines analógicos y pines de depuración para que puedas soldar cosas como módulos o potenciómetros analógicos directamente a ellos (o soldar en una tira de pines y conectar todo el tinglado a una protoboard).
