MAKER PI RP2040

Cytron Maker Pi RP2040 cuenta con el primer microcontrolador diseñado por Raspberry Pi - RP2040, incrustado en una placa de controlador de robot. Esta placa viene con controlador de motor DC de doble canal, 4 puertos de servomotor y 7 conectores Grove I/O, listo para su próximo proyecto de control de movimiento / robot DIY. Ahora puedes construir un robot, mientras pruebas el nuevo chip RP2040.

El driver de motor DC integrado es capaz de controlar 2 motores DC con escobillas o 1 motor paso a paso bipolar/unipolar de 3,6V a 6V, proporcionando hasta 1A de corriente por canal de forma continua. Los botones de prueba rápida incorporados y los LED de salida del motor permiten probar el funcionamiento del controlador del motor de forma rápida y cómoda, sin necesidad de escribir ningún código. El voltaje del motor, tanto para los motores de CC como para los servomotores, depende de la tensión de entrada suministrada a la placa.

Maker Pi RP2040 cuenta con todas las bondades de los productos de la serie Maker de Cytron. También tiene un montón de LEDs útiles para la solución de problemas (y efectos visuales), es capaz de hacer bastante ruido con el zumbador piezoeléctrico a bordo y viene con botones listos para detectar su toque.

Hay tres maneras de suministrar energía a Maker Pi RP2040 - a través de la toma USB (5V), con una batería LiPo/Li-Ion de una sola célula o a través de los terminales VIN (3,6-6V). Sin embargo, sólo se necesita una fuente de alimentación para alimentar tanto la placa controladora como los motores a la vez. La alimentación de todas estas fuentes de energía puede ser controlada con el interruptor de encendido/apagado a bordo.


Cytron Maker Pi RP2040 es básicamente la Raspberry Pi Pico + las bondades de la serie Maker + el controlador de robot y otras características útiles. Por lo tanto, esta placa es compatible con el ecosistema Pico existente. El software, el firmware, las bibliotecas y los recursos que se desarrollan para Pico deberían funcionar sin problemas con Cytron Maker Pi RP2040 también.

CircuitPython está precargado en la Maker Pi RP2040 y ejecuta un sencillo programa de demostración nada más sacarlo de la caja. Conéctalo a tu ordenador a través de un cable micro USB y enciéndelo, serás recibido por una melodía y una luz LED. Pulsa los botones GP20 y GP21 para encender y apagar los LEDs, mientras controlas los motores de corriente continua y los servomotores conectados a él para que se muevan y se detengan. Con este código de demostración, podrás probar la placa en el momento en que la recibas.

Mientras está conectado a su ordenador, aparece una nueva unidad CIRCUITPY. Explora y edita el código de la demo (carpeta code.py & lib) con cualquier editor de código que quieras, guarda los cambios en la unidad y lo verás en acción en poco tiempo. Por eso abrazamos CircuitPython - es muy fácil de empezar. ¿Desea utilizar otros lenguajes de programación? Claro, eres libre de usar MicroPython y C/C++ para Pico/RP2040. Para los amantes del ecosistema Arduino, por favor, echen un vistazo a esta noticia oficial de Arduino y también al Pico Arduino Core no oficial de Earle F. Philhower.

Características:

• Alimentado por Rapberry Pi RP2040
  • Procesador Arm Cortex-M0+ de doble núcleo
  • 264KB de RAM interna
  • 2MB de memoria Flash
  • Las mismas especificaciones que Raspberry Pi Pico
• Placa controladora del robot
  • 4x Servomotores
  • 2x motores DC con botones de prueba rápida
• Circuito de alimentación versátil
  • Selección automática de energía: USB 5V, LiPo (1 celda) o Vin (3,6-6V)

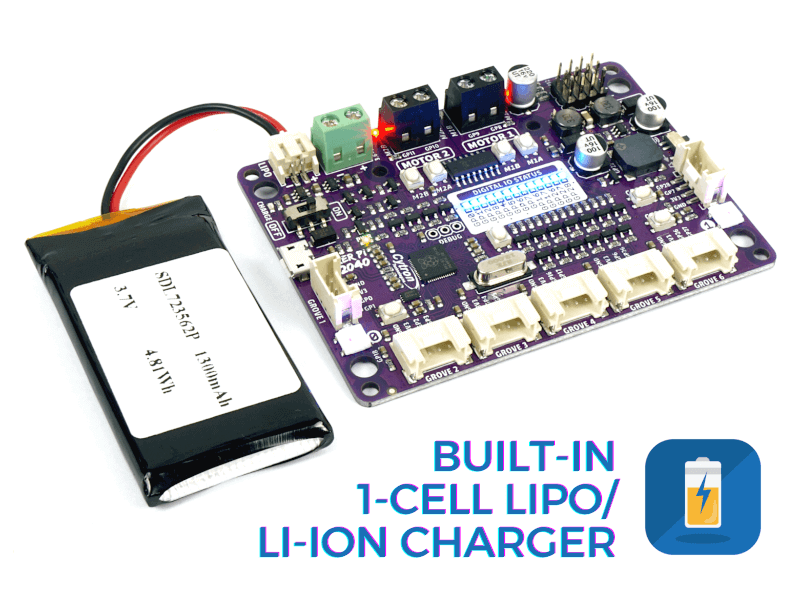

  • Cargador de LiPo/Li-Ion de 1 celda incorporado (protección contra sobrecarga y sobredescarga)
  • Interruptor de encendido/apagado
• 13x LEDs indicadores de estado para los pines GPIO
• 1x Zumbador piezoeléctrico con interruptor de silencio
• 2x Pulsador
• 2x LED RGB (Neopixel)
• 7x Puertos Grove (opciones flexibles de E/S: digital, analógica, I2C, SPI, UART...)
• Precargado con CircuitPython por defecto
• Agujeros de montaje
  • 4x orificio de montaje de 4,8 mm (compatible con los pines de LEGO®)
  • 6x orificios para tornillos M3
