MODULO XD-YK04 MANDO A DISTANCIA CON RECEPTOR 315MHZ

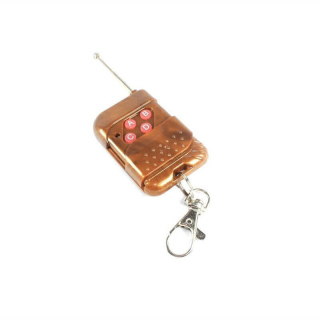

El mando a distancia con llavero está basado en el chip PT2264, que permite comunicaciones unidireccionales en la banda RF de 315MHz.

Incluye cuatro teclas marcadas de la A a la D (tapadas con una tapa deslizante) y un LED rojo indicador de actividad. Lleva una pequeña antena de 4cm que puede extraerse para aumentar la distancia de trabajo.

En su interior lleva una batería tipo A23 de 12V que puede ser fácilmente reemplazada.

El receptor lleva el chip PT2272 que trabaja también la banda RF de 315MHz. Lleva 7 pines para su alimentación y control.

El uso es realmente sencillo ya que basta con alimentar el receptor con 5V en los pines 5V y GND. A cada pulsación del mando a distancia, el pin VT cambia a activo (independientemente de la tecla pulsada), y los pines D0 a D3 cambia a activo según la tecla pulsada en el mando a distancia. Esto permite conectar cada salida a un relé, diodo, buzer o entradas digitales de placas Arduino o una Raspberry Pi.

Para aumentar la distancia de trabajo, el receptor lleva un pin ANT que permite soldar una antena externa.

La comunicación se realiza usando cuatro canales, para evitar interferencias con otros mandos.

Tanto el mando a distancia como el receptor ya están ajustados y funcionan sin tener que realizar ningún ajuste.
